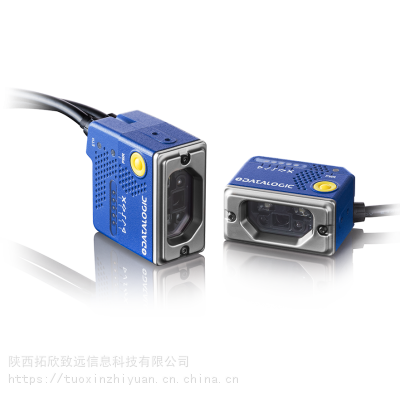

Matrix 120?是市场上超紧凑型工业2D阅读器，自带以太网接口，适用于任何设备集成。这是Matrix系列中高性能工业2D读码器的入门级产品。

Matrix 120的小尺寸、简单集成和读取性能是解决方案的关键因素。这使得Matrix 120成为OEM客户的理想产品：化学/生物医学行业以及打印应用。此外，该阅读器非常适用于工厂自动化领域的入门级应用：电子、包装和食品/饮料。

Matrix 120有不同型号，包括用于标准应用的WVGA图像分辨率或用于读取高分辨率条形码的1.2 MP像素型号。此外，广角型号使Matrix 120成为近距离读取的解决方案。具有偏振型号，可以90度安装读取反射面上的条码。

带有红光型号的Matrix 120是市场上能够读取水印码以实现增值解码应用的固定式工业扫描器。

Matrix 120具有同类工业等级（IP65和0-45?C/ 32 - 113?F），具有适用于电子行业应用的ESD防静电型号和无玻璃阅读窗，适用于食品和饮料环境。

防硫化气体可以使M120读码器适用于轮胎行业粗加工、成型和检测工位的应用。

作为完整Matrix系列的一部分，基于DL.CODE?配置软件，X-Press?按钮和直观的HMI人机界面，Matrix 120在客户易用性方面处于高市场地位。

特点

• ? 体积紧凑，便于集成

• ? WVGA – 1.2 MP及广角型号

• ? 智能可选焦距，进一步提高应用灵活性

• ? 嵌入式以太网接口

• ? 同一型号串口与USB可选

• ? EDS防静电版本用于电子行业应用

• ? 偏光滤镜版适合90度垂直安装和物体表面易反光的应用

• ? 工业防护等级：IP65；工作温度：0-45 ?C / 32 – 133 ?F

• ? DL. Code软件配置程序使安装更为简单

• ? Xpress、Datalogic“绿点”技术和直观的人机界面使操作更加

简单

• ? PCB 板制程追溯

• ? 工厂自动化：打印和应用系统–标签验证

• ? 工厂自动化：食品和饮料–可追溯性

• ? OEM ：售货亭–自动售票机

• ? 医疗卫生：临床实验室–药瓶识别

• ? 化学与生物医学分析设备

•



技术参数
型号
* 嵌入式以太网接口支持应用协议：TCP/IP％EtherNet/IP％PROFINET-IO％Modbus TCP.
制药
电子
食品和饮料
读取范围
(最小-)
Matrix 120 - WVGA: 25-190mm [1.0-7.5 in]
Matrix 120 - MP: 25-220mm [1.0-8.7 in]
对焦系统
手动切换3个预设焦距
(45, 70, 125mm - WVGA ; 45, 80, 125mm - MP)
传感器
带全局快门的CMOS传感器 /WVGA - 752x480 px
带全局快门的CMOS传感器 /MP - 1280x960 px
帧率 高达57帧/秒（WVGA型号），高达36帧/秒（MP型号）
主板内存 128 MB
可读取条码
1D代码：所有标准一维符号
2D代码：数据矩阵、QR码、Micro QR、Maxicode、Aztec
邮政码：英国皇家邮政、日本邮政、Planet、Postnet等
条码方向 全方位的任何代码类型
多条码阅读
电源供给/功耗 5-30 VDC; 1.6 to 2.4 W
防护等级 IP65
温度范围 0-45 ?C / 32 – 133 ?F
外壳材料 Zama（锌合金）- 塑料防护窗盖
外形尺寸（代表值）
45.4 x 31.1 x 23.5 mm [1.8 x 1.2 x 1 in] (SER+USB model)
45.4 x 48.5 x 23.5 mm [1.8 x 1.9 x 1 in] (SER+ETH model)
重量 117 mm [ 4.1 in ]带电缆 ( SER+USB 型) - 200 mm [ 7.1 in ]带电缆 ( SER+ETH 型)
ESD安全
嵌入式通信接口
RS-232/RS-422/USB 2.0 high speed (USB-CDC, USB-HID)
Main RS-232 or RS-422 FD (2400 to 115200 bit/s)
以太网 嵌入式 (仅 SER+ETH 型号 ) 10/100 Mbit/s
数字输入 通过软件编程定义的两个输入( PNP/NPN )
数字输出 通过软件编程定义的两个输出( PNP/NPN )
装置编程
X-PRESS?人机界面
通过以太网或串口接口配置基于Windows的调试软件（DL.CODE?）
通过串口或以太网TCP接口在主机模式下按顺序发送编程指令
订货号 描述 软件 传感器 接口 类型 代码库

937800006 MATRIX 120 210-100 WVGA SER+USB 1D DL.Code WVGA SER+USB STD 1D
937800007 MATRIX 120 210-110 WVGA SER+ETH 1D DL.Code WVGA ETH STD 1D
937800000 MATRIX 120 210-000 WVGA SER+USB STD DL.Code WVGA SER+USB STD 1D+2D
937800002 MATRIX 120 210-001 WVGA SER+USB ESD DL.Code WVGA SER+USB ESD 1D+2D
937800001 MATRIX 120 210-010 WVGA SER+ETH STD DL.Code WVGA ETH STD 1D+2D
937800003 MATRIX 120 210-011 WVGA SER+ETH ESD DL.Code WVGA ETH ESD 1D+2D
937800004 MATRIX 120 310-001 1.2MP SER+USB ESD DL.Code 1.2 MP SER+USB ESD 1D+2D
937800005 MATRIX 120 310-011 1.2MP SER+ETH ESD DL.Code 1.2 MP ETH ESD 1D+2D
